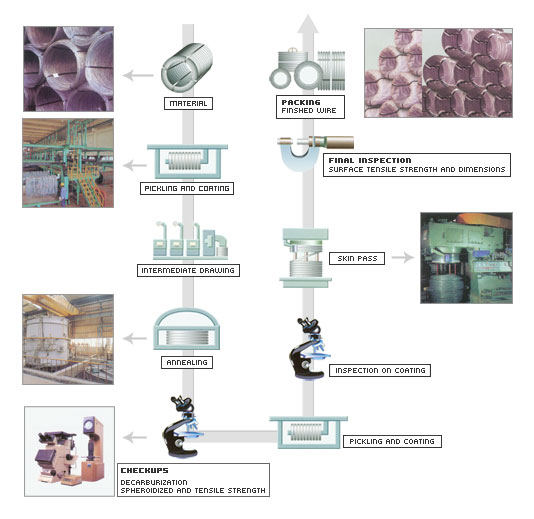

제조공정
|
|
|
|
|
|
Picking & Coating
|
|
화학반응을 이용하여 Wire Rod의표면에 있는 Scale을 제거하고,
신선가공의 마찰계수를 줄이기 위한 윤활피막을 소재의 표면에
형성시키는 공정
|
|
|
|
Intermediate Drawing
|
|
차기 공정을 위한 반제품 가공이며 열처리시 구상화율을 높이는 효과가 있으며
(Supply Stand + Drawing M/C +
Take up)으로 구성된 신선기에 의하여 Coil 상태의 반제품을 얻는 공정 |
|
|
|
Spheroidized Annealing
|
|
냉간가공이 용이하도록 소재내의 탄화물을 구상으로 만드는 공정이며
소재가 열처리로에 장입되면 (가열-분위기 조성-냉각)순으로 처리된다. |
|
|
|
Skin Pass
|
|
수요가가 요구하는 물성치-치수 및 강도의 제품을 만드느 공정이며
신선기에 의하여 Coil 상태의 제품으로 생산되는 공정 |
|
|
|
강종별 품질특성
|
|
기계적 성질에 의한 분류
|
| Class Symbol
|
Process |
T/S
(인장강도) |
HRB
(경도) |
Remarks |
| SWCH25K |
SA |
46 under |
72 under |
SKP:5% max.
WD:15% max. |
| (R)AIP |
72 under |
97 under |
| (S)AIP |
68 under |
94 under |
| SAF |
46 under |
72 under |
| SAIP |
50 under |
85 under |
| SWCH45K |
SA |
54 under |
82 under |
SKP:5% max.
WD:15% max. |
| (R)AIP |
72 under |
97 under |
| (S)AIP |
68 under |
94 under |
| SAF |
54 under |
86 under |
| SAIP |
56 under |
92 under |
| PSASAIP |
54 under |
86 under |
| SCM435 |
SA |
58 under |
86 under |
SKP:5% max
WD:15% max |
| (R)AIP |
75 under |
99 under |
| (S)AIP |
72 under |
97 under |
| PASAF |
56 under |
92 under |
| PASAIP |
58 under |
92 under |
| PSASAIP |
56 under |
90 under |
|
|
|
|
화학성분에 의한 분류
|
| Class
Symbol |
Chemical
Composition(%) |
Remarks |
| C |
Si |
Mn |
P |
S |
AI |
| SWRCH 6A |
0.08 max |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
Aluminium
Killed Steel |
| SWRCH 8A |
0.10 max |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 10A |
0.08-0.13 |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 12A |
0.10-0.15 |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 15A |
0.13-0.18 |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 16A |
0.13-0.18 |
0.10 max |
0.60-0.90 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 18A |
0.15-0.20 |
0.10 max |
0.60-0.90 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 19A |
0.15-0.20 |
0.10 max |
0.70-1.00 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 20A |
0.18-0.23 |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 22A |
0.18-0.23 |
0.10 max |
0.70-1.00 |
0.030 max. |
0.035 max. |
0.02 min. |
| SWRCH 10K |
0.08-0.13 |
0.10 max |
0.30-0.60 |
0.030 max. |
0.035 max. |
- |
Killed Steel |
| SWRCH 12K |
0.10-0.15 |
0.10-0.35 |
0.30-0.60 |
0.030 max. |
0.035 max. |
- |
| SWRCH 15K |
0.13-0.18 |
0.10-0.35 |
0.30-0.60 |
0.030 max. |
0.035 max. |
- |
| SWRCH 16K |
0.13-0.18 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 17K |
0.15-0.20 |
0.10-0.35 |
0.30-0.60 |
0.030 max. |
0.035 max. |
- |
| SWRCH 18K |
0.15-0.20 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 20K |
0.18-0.23 |
0.10-0.35 |
0.30-0.60 |
0.030 max. |
0.035 max. |
- |
| SWRCH 22K |
0.18-0.23 |
0.10-0.35 |
0.70-1.00 |
0.030 max. |
0.035 max. |
- |
| SWRCH 24K |
0.19-0.25 |
0.10-0.35 |
1.35-1.65 |
0.030 max. |
0.035 max. |
- |
| SWRCH 25K |
0.22-0.28 |
0.10-0.35 |
0.30-0.65 |
0.030 max. |
0.035 max. |
- |
| SWRCH 27K |
0.22-0.29 |
0.10-0.35 |
1.20-1.50 |
0.030 max. |
0.035 max. |
- |
| SWRCH 30K |
0.27-0.33 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 33K |
0.30-0.36 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 35K |
0.32-0.38 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 38K |
0.35-0.41 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 40K |
0.37-0.43 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 41K |
0.36-0.44 |
0.10-0.35 |
1.35-1.65 |
0.030 max. |
0.035 max. |
- |
| SWRCH 43K |
0.40-0.46 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 45K |
0.42-0.48 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 48K |
0.45-0.51 |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
| SWRCH 50K |
0.47-0.53. |
0.10-0.35 |
0.60-0.90 |
0.030 max. |
0.035 max. |
- |
|
|
|
|
|
|
품질보증범위
|
|
치수 (Dimenstion)
|
| 공정기호 |
선 경 |
허용차 |
편경차 |
| R, RA, SA |
10 이하
10 ~ 16
16 초과 |
± 0.4
± 0.4
± 0.5 |
0.4 이하
0.5 이하
0.6 이하 |
AIP, SAIP
PASAIP
PSASAIP |
10 이하
10 ~ 16
16 초과 |
0, -0.03
0, -0.04
0, -0.05 |
0.01 이하
0.015 이하
0.025 이하 |
SAF,
PASAF |
10 이하
10 ~ 16
16 초과 |
± 0.3
± 0.4
± 0.5 |
0.03 이하
0.04 이하
0.05 이하 |
| Hexagonal |
10 이하
10 ~ 16
16 초과 |
0, -0.08
0, -0.09
0, -0.10 |
0.02 이하
0.025 이하
0.03 이하 |
|
|
|
|
탈탄정도 (Decarburization Depth)
|
| 기 호 |
탄소강 |
합금강 |
| 공 정 |
선경(mm) |
DM-F |
DM-T |
DM-F |
DM-T |
| RA, SA |
10 이하
10 초과 |
0.04
0.05 |
0.15
0.20 |
0.04
0.05 |
0.15
0.20 |
SAF,
PASAF |
8 이하
8 ~ 14
14 ~ 20
20 초과 |
0.04
0.05
0.06
0.07 |
0.15
0.20
0.20
0.25 |
0.03
0.04
0.05
0.06 |
0.12
0.15
0.20
0.25 |
SAIP
PASAIP |
8 이하
8 ~ 14
14 ~ 20
20 초과 |
0.03
0.04
0.05
0.06 |
0.12
0.15
0.20
0.20 |
0.02
0.03
0.04
0.05 |
0.10
0.12
0.15
0.20 |
|
|
* DM-F : Decarburization Microscope Ferrite
* DM-T : Decarburization
Microscope Total |
|
|
|
구상화율 (Spheroidized Ratio)
|
| 공정기호 |
구상화율(%) |
| RA, (R)AIP |
- |
| SA, (S)AIP, SCD |
70 ± 10 |
| SAF, SAIP, PASAF, PASAIP |
80 Over |
| PSASAIP |
90 Over |
|
|
|
|
기계적 성질 (Mechanical Properties)
|
| 강 종 |
공정기호 |
인장강도
(Kg/㎟) |
단면수축율
(%) |
비 고 |
| SWCH45K |
RA
SA
(R)AIP
(S)AIP
SAF
SAIP
PSASAIP |
64 이하
60 이하
72 이하
68 이하
58 이하
62 이하
56
이하
|
60 이상
63 이상
55 이상
60 이상
65 이상
62 이상
65 이상 |
단면감소율
12%Max |
|
|
|
|
|
|
|
